Pièce sur mesure : les photos et mesures à préparer avant une impression 3D

Une photo permet de comprendre une forme, mais elle ne donne pas toutes ses dimensions. Pour faire étudier une pièce sur mesure, le plus utile est d’associer quelques vues lisibles à des mesures clairement repérées. Vous n’avez pas besoin d’un dessin industriel parfait : il faut surtout éviter les ambiguïtés.

Montrer la pièce dans son contexte

Prenez une vue générale de l’objet sur lequel la pièce se monte, puis photographiez la pièce seule de face, de côté et de dessous. Ajoutez un gros plan des fixations. Si elle est cassée, conservez les fragments et montrez la zone de rupture sans masquer les détails avec les doigts.

Utilisez une lumière diffuse et un fond uni. Placez une règle dans le même plan que la zone à observer ; elle fournit un repère, mais ne remplace pas une mesure. Une photo prise en biais déforme les proportions.

Noter les dimensions qui déterminent l’ajustement

Commencez par la longueur, la largeur et la hauteur totales. Relevez ensuite les diamètres de trous, les épaisseurs, les profondeurs d’emboîtement et les distances entre les centres des fixations. Numérotez ces mesures sur un croquis pour montrer exactement où elles s’appliquent.

• Indiquez une unité unique, de préférence le millimètre.
• Précisez si vous mesurez un diamètre intérieur ou extérieur.
• Ne confondez pas distance entre deux bords et entraxe.
• Signalez les zones usées ou déformées qui rendent la mesure incertaine.

Mesurer sans écraser

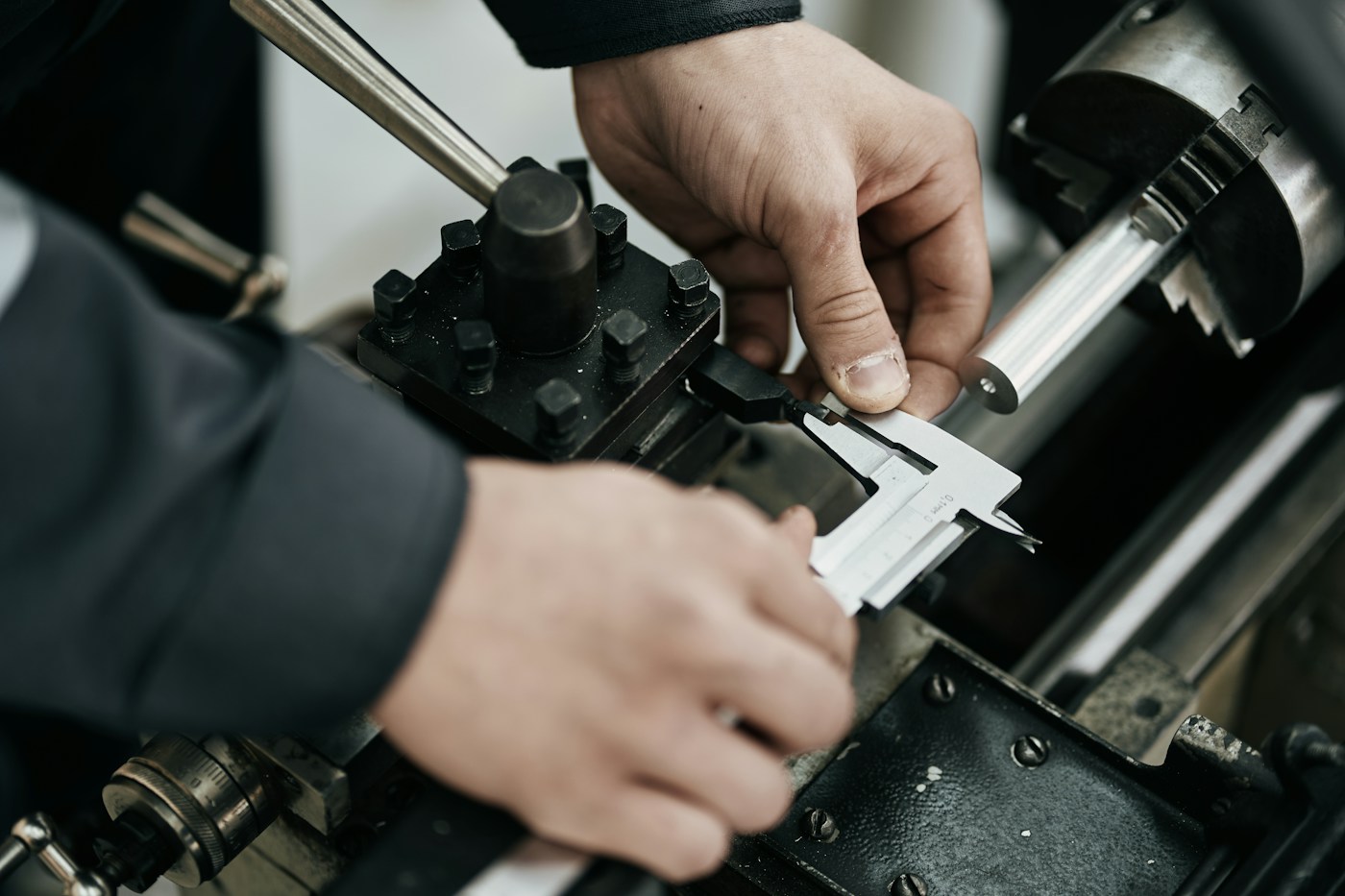

Un pied à coulisse facilite certaines mesures, à condition d’être correctement remis à zéro et de toucher la pièce sans la comprimer. Sur une forme souple, une pression excessive fausse le résultat. Répétez la mesure à plusieurs endroits si la géométrie semble irrégulière et transmettez cette observation.

Décrire ce que la pièce doit faire

Indiquez le mouvement, les efforts, l’exposition au soleil, à l’eau ou à la chaleur. Un emboîtement démontable ne se conçoit pas comme un assemblage permanent. Ne rajoutez pas vous-même une marge arbitraire : transmettez les dimensions relevées et précisez l’ajustement attendu. Le jeu à prévoir dépendra de la conception et du procédé.

Pour contacter Objet3D, regroupez photos, croquis et usage dans un même message. Ce dossier permettra d’étudier la faisabilité ; un essai ou un prototype peut rester nécessaire avant de valider définitivement une pièce.
